控制柜都是有哪些分類？

來自：上海日騰工業控制設備有限公司　發布日期：2023/6/21

核心提示：上海日騰工業控制設備有限公司自成立以來一直專注于電氣控制設備的設計、開發及方案解決。公司依照現代化企業管理制要求,制定了企業的質量保證體系,全面實施ISO9000國際質量體系管理，認證體系覆蓋了公司產品的設計、開發、銷售和售后服務等全過程,同時公司對所生產的低壓成套進行強制性產品認證，通過了“3C”證書認證。長期的市場開發使日騰工控?fù)碛幸恢?zhuān)業而優秀的工程技術團隊，在電氣自動化控制系統設計、開發、生產、調試維護方面取得了驕人技術和寶貴經驗。公司產品以“設計合理”，“技術先進”，“交貨快捷”，“服務優良”，“性價比高”，在用戶界樹立起良好的聲譽和口碑。

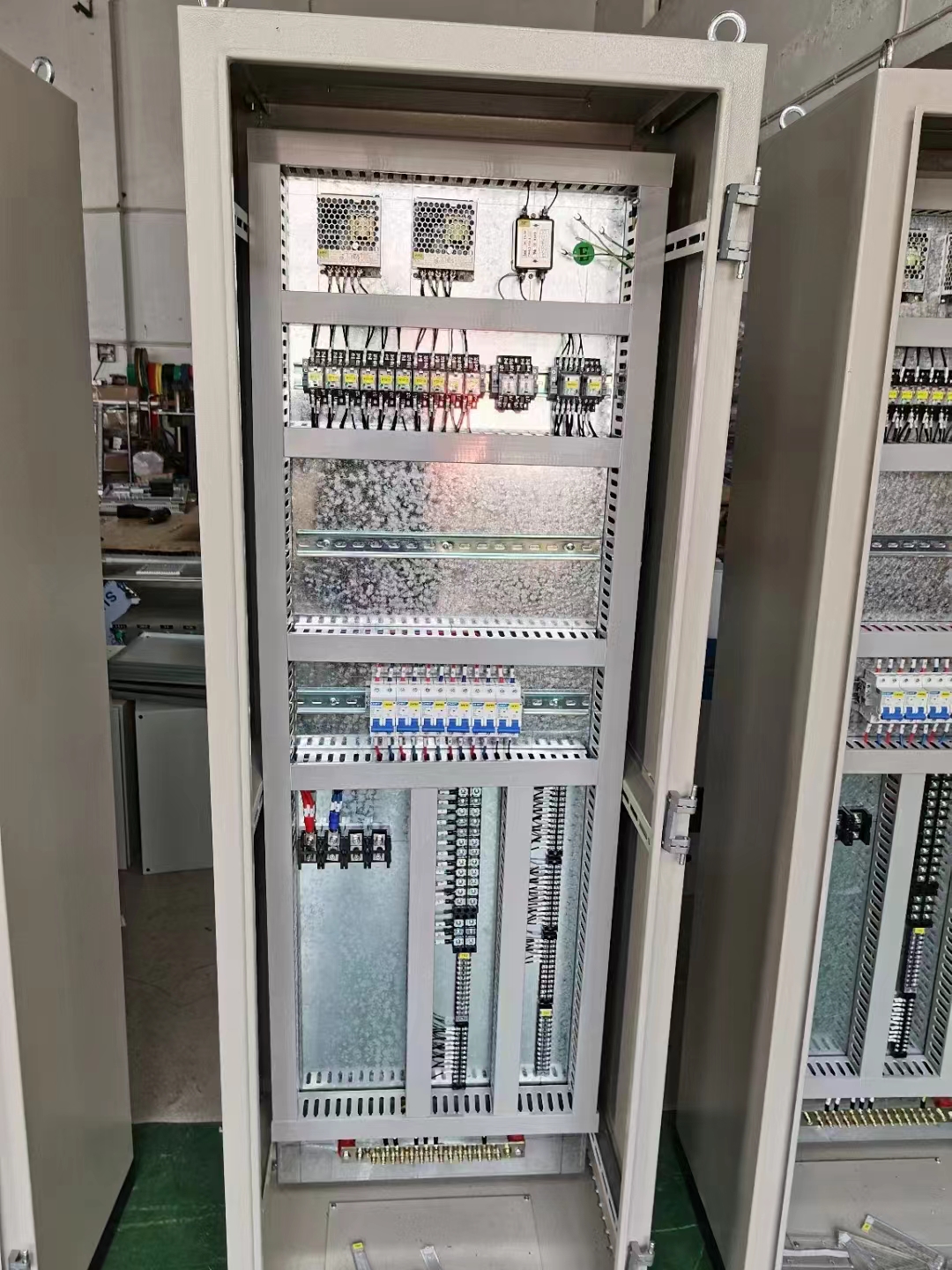

控制柜是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周?chē)O(shè)備的安全。

控制柜根據啟動方式不同可分為：變頻控制柜、軟啟動控制柜、星三角啟動控制柜和自耦降壓?jiǎn)?dòng)控制柜等。

變頻啟動：就是通過變頻器調整頻率讓電機平穩啟動，減少電機啟動瞬間的大電流對電網的沖擊，以及符合工業生產現場的需要。
   軟啟動工作原理：軟啟動器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路。使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉速時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。
    星三角啟動工作原理：當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞阻接成三角形時才能采用星三角啟動方法；當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞阻接成三角形時才能采用星三角啟動方法。
   自耦降壓?jiǎn)?dòng)工作原理：自耦變壓器降壓?jiǎn)?dòng)是指電動機啟動時利用自耦變壓器來降低加在電動機定子繞組上的啟動電壓。待電動機啟動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運動。
